U盘下载HMI工程操作步骤(此操作针对N系屏用户无法找到以太网设置IP地址)

文章出处: 人气:813发表时间:2023/7/29 9:07:09

U盘下载HMI工程操作步骤:

1、首先确定U盘格式为FAT32格式

1、点击U盘制作包




下载完成拔出U盘后,先确定HMI触摸屏设置为主口模式和拔出USB打印机线(否则U盘包不弹窗)N系网口屏可忽略此操作!



2、确认完成后,将U盘插入触摸屏。约等10秒左右U盘包会弹出(点击是→用户工程下载→开始下载)

下载完后拔出U

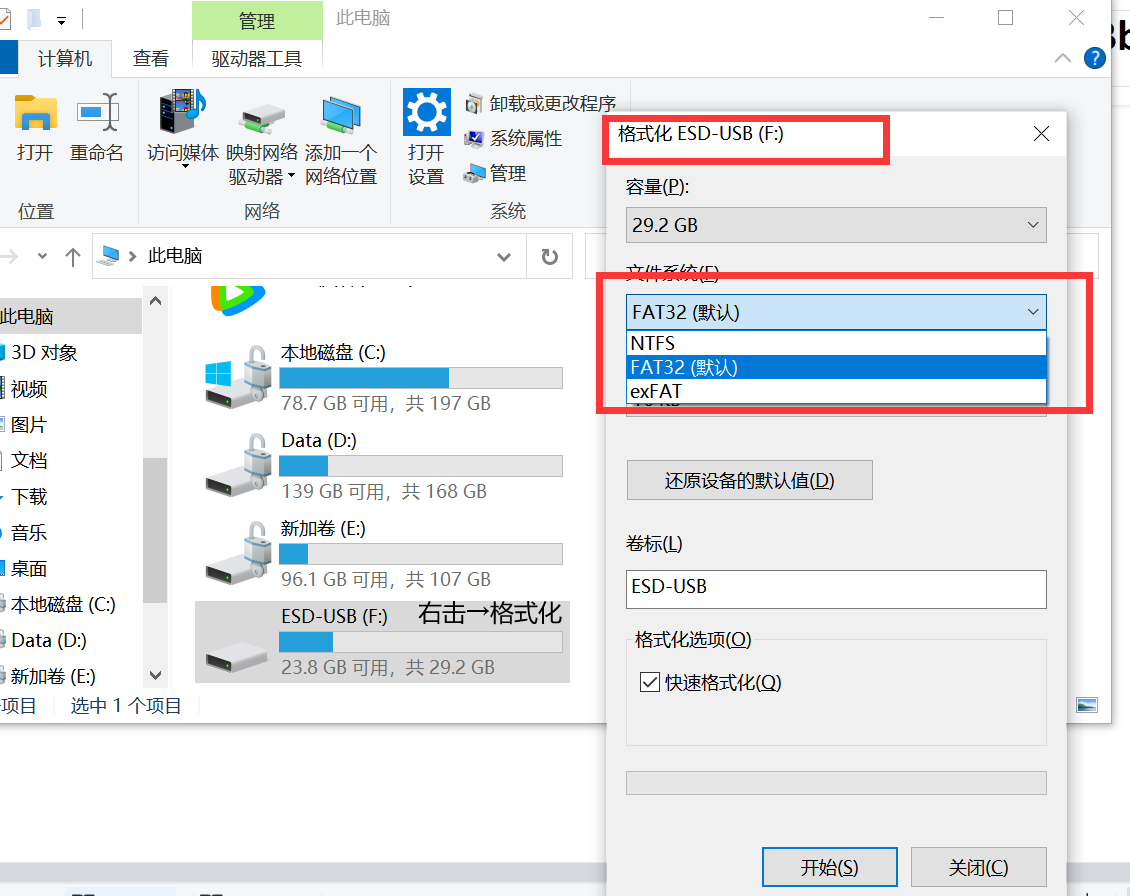

如非FAT32格式请修改为FAT32格式

修改步骤如下:

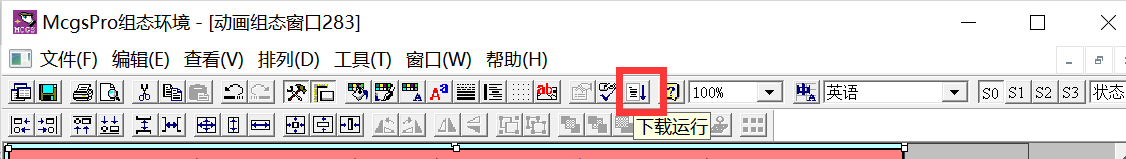

2、打开MCGSPro组态软件→点击下载运行

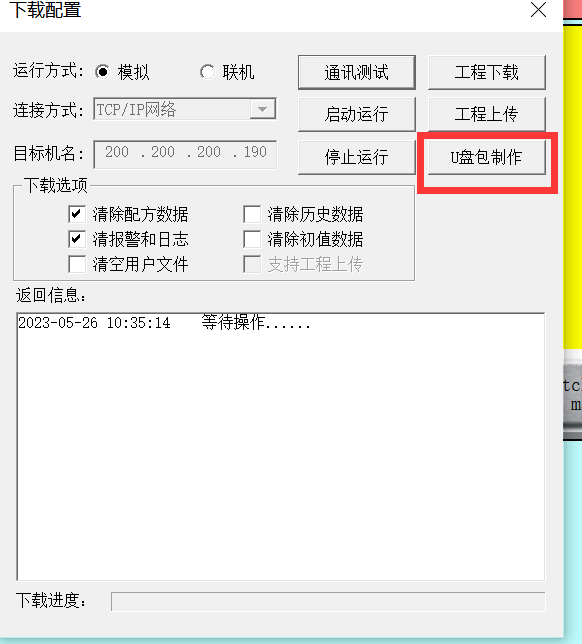

1、点击U盘制作包




下载完成拔出U盘后,先确定HMI触摸屏设置为主口模式和拔出USB打印机线(否则U盘包不弹窗)N系网口屏可忽略此操作!



2、确认完成后,将U盘插入触摸屏。约等10秒左右U盘包会弹出(点击是→用户工程下载→开始下载)

下载完后拔出U
